冷压封卡工艺 | PCBA冷层压 | 冷压卡厂家
MOQ:没有严格要求,几张至几万张皆可
卡面印刷:可以满足个性化定制,可做四色胶印
外观:轻薄,易携带,标准银行卡大小
厚度:0.84-1.7mm
防护级别:IP67防护,防水防尘,密封性好
单价成本:封装量产单价10-25(不含PCB)
模具:
模具治具成本低,费用在5000-20000元不等,并且开模时间短,一般需要1-2周即可开模。模具灵活易修改
冷压封卡工艺 / PCBA冷层压 / 冷压卡是一种在低温条件下完成电子模块与卡体封装的智能卡制造工艺,适用于对高温敏感的电子元件(如PCBA模块、柔性线路板等)的封装需求。 该工艺广泛应用于高端智能卡、金融卡、加密卡、身份识别卡及物联网嵌入式卡片产品,具有结构稳定、芯片保护性强及适配复杂电子方案的特点。 我司为专业智能卡制造工厂,提供冷压封卡从结构设计、PCBA模块集成、冷层压工艺控制到OEM/ODM定制的一站式生产服务,支持金融级及高安全电子卡项目批量应用需求。
冷压工艺

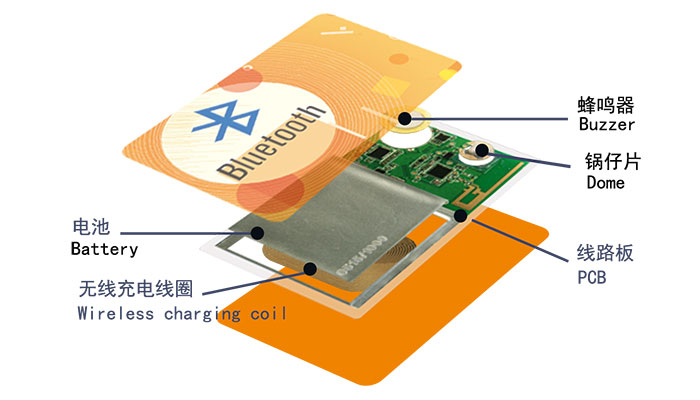

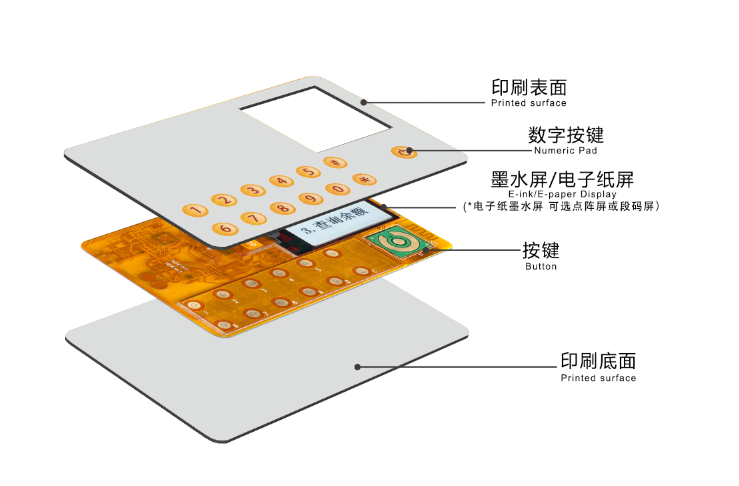

所谓冷压工艺:顾名思义,是针对热压工艺而言,是智能卡生产工艺的创新技术,该工艺采用专门调制的胶水进行覆合,可以在常温常压环境下把微型开关、LED灯、蓝牙芯片、超薄锂电池、太阳能电池板、指纹、墨水屏等电子元器件或模块封装在一张标准智能卡里面,解决了热压工艺高温高压的环境下微型开关、LED灯、电池、蓝牙芯片等电子元器件极易损坏的技术难题。
采用冷压工艺,可以有效解决传统许多小型电子产品如BEACON等外形不美观,携带不方便,使用受到诸多限制的缺陷。既能满足了用户个性化定制需求。又使传统智能卡应用领域得到极大拓展,如在IC卡里装入定位蓝牙芯片,就可以实现既保留IC卡原有的支付功能,又增加定位和防丢功能,如果把这张卡放入钱包里,可以有效防止钱包的遗忘丢失。从而保护持卡人的财产安全。

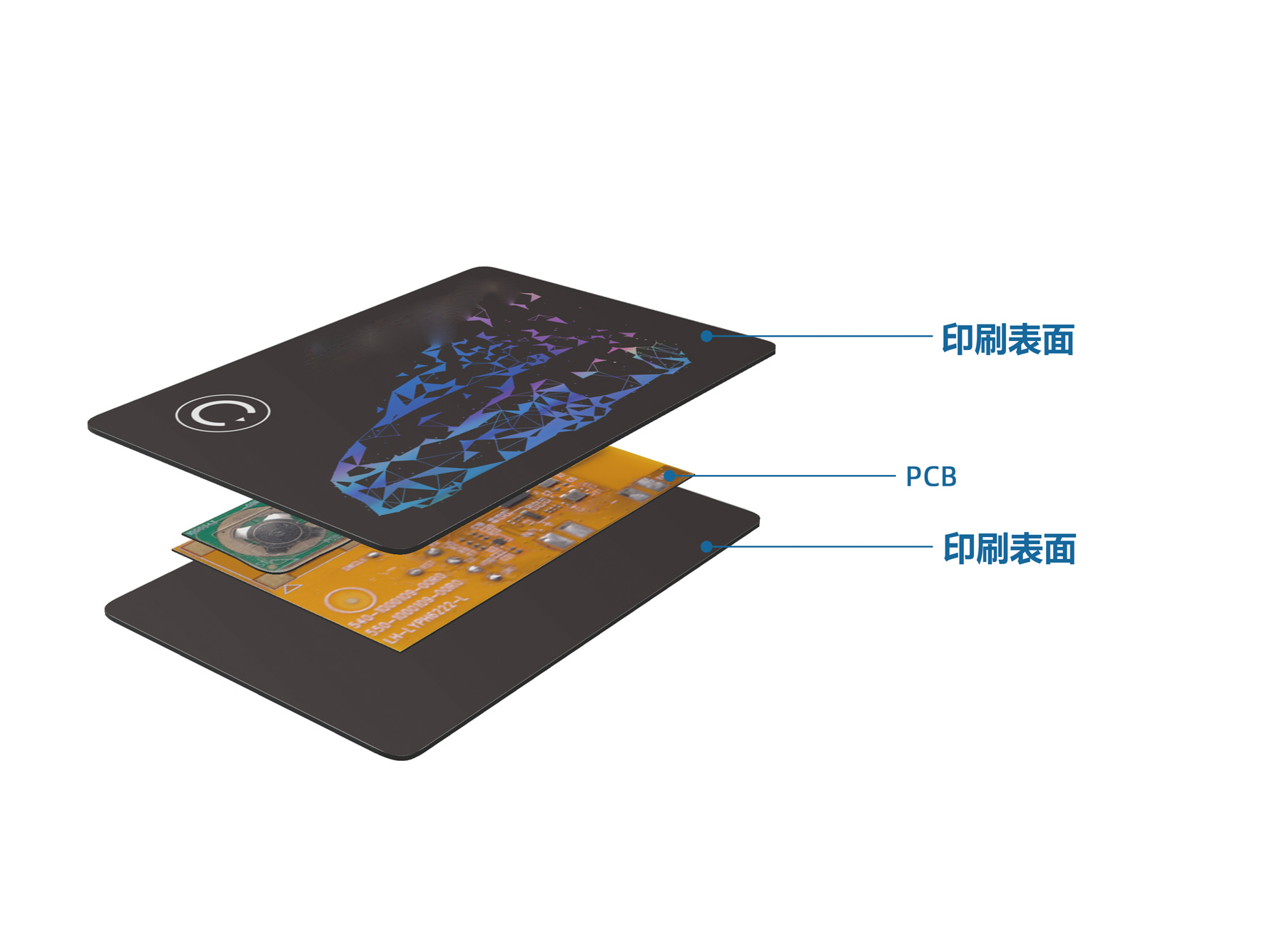

根据内置电池、芯片等电子元器件的厚度不同,冷压卡的厚度为0.8—1.8mm之间,一般为内置PCB上电子元器件最高点的尺寸加上0.5mm即为冷压卡的厚度。冷压卡外形尺寸可以按照用户个性化要求定制。另外,为了冷压卡表面更平整,内置PCB尽量采用软板设计,PCB板上的电子元器件布局尽量集中,且高低一致。

冷压卡可广泛用于通讯、金融支付,物体定位等领域。
冷压薄卡与注塑厚卡对比

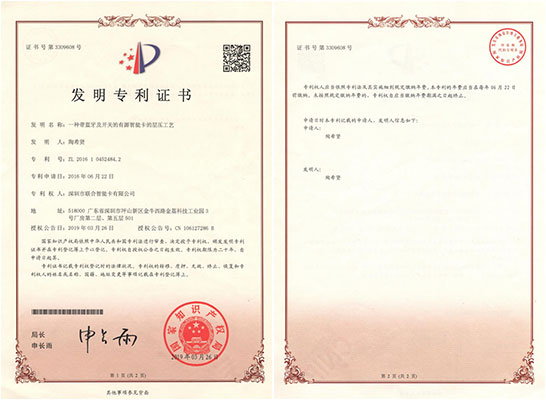

发明专利证书

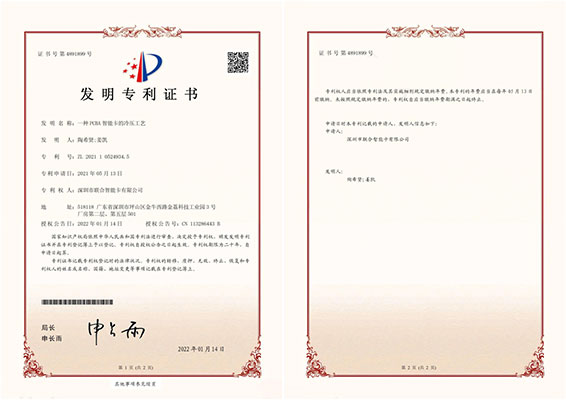

发明专利证书

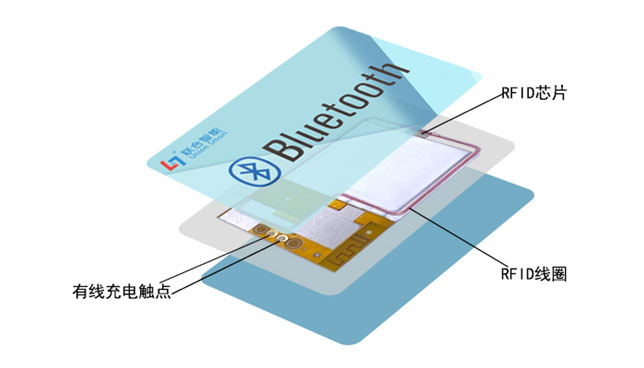

联合智能拥有13年冷压封装技术经验,其一站式的垂直研发技术及高水平超薄卡封装能力,为客户提供OEM、ODM、 JDM等解决方案,另可整合多功能如:触控模式、指纹验证、室内定位、射频识别(RFID)门禁、通讯界面(NFC、USB)、安全芯片及射频识别等多因素相关技术,使得产品应用更灵活,并秉持联合智能不断创新,优化产品功能和质量,为产品带来新赋能。
FAQ
什么是冷压封卡工艺
冷压封卡工艺是一种在低温条件下进行的卡片封装技术,用于保护PCBA或电子模块不受高温损坏。
PCBA冷层压是什么意思
PCBA冷层压是指将PCB电子模块通过低温压力方式封装在卡体内部的工艺,适用于高敏感电子组件。
冷压卡主要应用在哪些场景
冷压卡广泛应用于以下场景:

金融支付卡
加密认证卡
高安全身份卡
IoT智能卡
高端定制电子卡
冷压封装工艺有哪些优势
冷压封装工艺主要优势包括:

保护电子元件不受高温影响
提升卡片结构稳定性
适配复杂PCBA设计
提高产品安全等级
适用于高端智能卡制造
冷压卡是否可以定制
支持。我司为专业智能卡制造工厂,可提供结构设计、PCBA集成方案及冷压工艺优化等OEM/ODM服务。
冷压封卡是否适合量产
适合。我司具备成熟冷压封装生产线,可满足金融级及工业级智能卡的大规模生产需求。
